ПТО / СДО·Разбор РД и сверка ВОР
услугаРазбор РД и сверка ВОР
Проверяем ведомость объёмов работ по рабочей документации до того, как вы назовёте цену. Находим, что в ВОР лишнее, чего не хватает и где указан другой материал, и готовим вопросы генподрядчику.
Кому нужно
- Субподрядчику — перед КП или тендером: цена считается по реальным объёмам, а не по ошибкам ВОР.
- Сметчику — когда надо быстро проверить чужую ведомость по альбомам.
- Генподрядчику и техзаказчику — перед тем как отдать ВОР на торги или принять КП субподрядчика.
Что прислать
- ВОР — Excel или PDF
- Альбомы РД по нужному разделу — PDF, DWG или DXF
- ТЗ на работы, если есть
Большие альбомы — ссылкой на Яндекс Диск или другое облако.
Что получите
- Отчёт в PDF — по каждой позиции ВОР: сколько в ведомости, сколько по РД, в чём разница и почему.
- Объёмы по чертежу — площади по помещениям и типам пола, длины, количество по маркам.
- Вопросы генподрядчику — готовый список, который можно отправить письмом.
- Исправленный ВОР в Excel — по желанию.

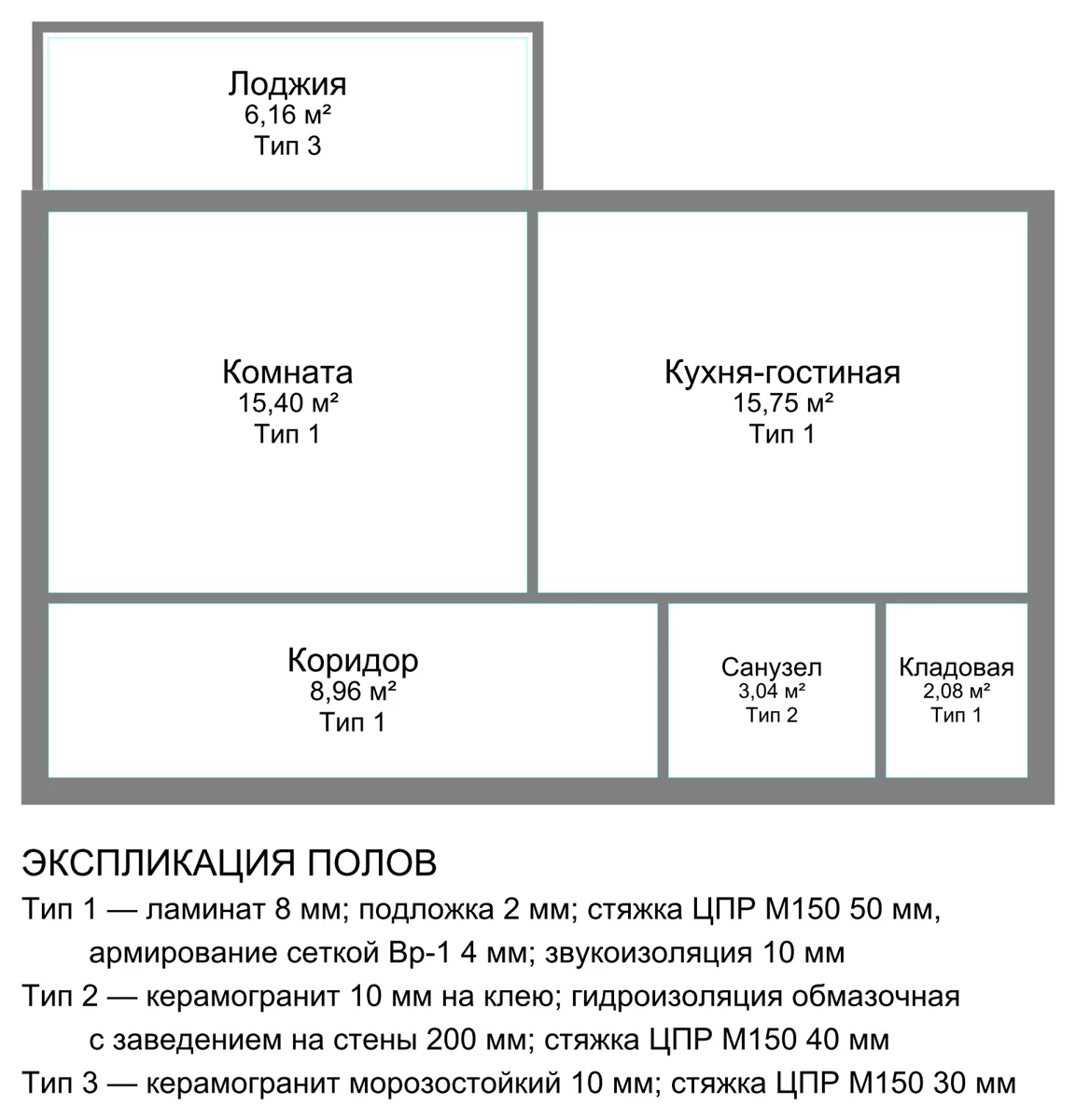

Пример разбораучебный
План и ВОР придуманы для примера, ошибки в ВОР внесены нарочно — такие встречаются в настоящих тендерах. Площади посчитаны по чертежу, не вручную.
Объёмы по чертежу
| Помещение | Тип пола | Площадь, м² |
|---|---|---|
| Комната | 1 | 15,40 |
| Кухня-гостиная | 1 | 15,75 |
| Коридор | 1 | 8,96 |
| Кладовая | 1 | 2,08 |
| Санузел | 2 | 3,04 |
| Лоджия | 3 | 6,16 |
| Тип 1 — 42,19 · тип 2 — 3,04 · тип 3 — 6,16 | 51,39 | |
Расхождения ВОР с РД
| Позиция ВОР | В ВОР | По РД | Что не так |
|---|---|---|---|
| Стяжка полусухая с фиброй, 50 мм | 51,39 м² | ЦПР М150 с сеткой Вр-1 4 мм: 50 мм — 42,19 м², 40 мм — 3,04 м², 30 мм — 6,16 м² | Другой материал и одна толщина вместо трёх; армирование сеткой не учтено |
| Ламинат с подложкой | 45,23 м² | 42,19 м² | Лишние 3,04 м²: в объём попал санузел, а там керамогранит |
| Звукоизоляция 10 мм | 15,40 м² | 42,19 м² | Не хватает 26,79 м²: учтена только комната, а по РД — все помещения типа 1 |
| Гидроизоляция обмазочная | 3,04 м² | 4,44 м² | Не хватает 1,40 м²: нет заведения на стены 200 мм по периметру 7,0 м |
| Керамогранит морозостойкий | нет | 6,16 м² | Лоджии в ВОР нет совсем |
Вопросы генподрядчику
- Стяжку считать по РД (ЦПР М150 с сеткой) или по ВОР (полусухая с фиброй)? Если замену согласовали — пришлите документ о замене.
- Лоджия входит в наш объём? В ВОР её нет.
- Заведение гидроизоляции на стены 200 мм включаем в объём? Дверной проём санузла на плане не показан — какой ширины вычитать?
- Звукоизоляция по РД во всех помещениях типа 1 — подтверждаете?
Срок и цена
Называем после того, как посмотрим документы, — до начала работы. Зависит от раздела и числа листов.
Документы нужны только для этой работы, никому их не передаём.
Как заказать
Позвоните или пришлите ВОР и альбомы на почту — ответим, что сможем проверить, в какой срок и за сколько.
